Контроллер дорожный автономный КДА-2

Контроллер дорожный автономный КДА-2

Варианты поставок
Основные технические характеристики

Дорожный контроллер КДА-2 осуществляет управление низковольтной светодиодной светосигнальной аппаратурой перекрестка в соответствии с заложенными в его флэш - память программами работы по суточным, недельным и годовым планам. Путем перепрограммирования флэш-памяти он обеспечивает реализацию любой схемы организации движения, соответствующей правилам дорожного движения, а также осуществляет отсчет текущего времени и даты по встроенному таймеру с периодической коррекцией по сигналам GPS. При включении питания во внутренний таймер загружается время, принятое с GPS. Контроллер обеспечивает контроль перегорания красных контролируемых ламп или несанкционированного включения зеленых сигналов светофора (без прокладки дополнительных проводов).

Дорожный контроллер обеспечивает подключение одной группы табло вызывного пешеходов (ТВП) ТУ 25-15.962-79 или аналогичного ему при максимальной длине линии связи с ним не более 100 м. Возможно ручное переключение контроллера с режима работы по внутренней программе в режим желтого мигания, а также ручное управление с пульта ВПУ. Контроллер обеспечивает возможность работы в системе координированного управления АСУДД-КС по RS-485. По своей сути является распределенным контроллером, что упрощает реализацию схемы движения с увеличенным количеством транспортных направлений. Контроллер состоит собственно из блока управления КДА-2 и нескольких модулей АКДА-2, число которых зависит от числа направлений, которые надо обеспечить. Модули АКДА-2 рассредоточены по светофорным стойкам, связь между ними обеспечивается по проводному RS-485 или с использованием модемов ZigBee.

Контроллер имеет возможность сбора и передачи в центр дополнительной информации о выходном токе каждого канала, напряжении аккумулятора и температуру модуля АКДА-2 и сигналов периферийных датчиков или другого оборудования, подключаемого по интерфейсу RS-485. Контроллер имеет встроенный пульт диагностики, модем GPRS, возможно исполнение с модемом проводного Ethernet. Введен режим управляемой яркости свечения светосигнальной аппаратуры, продлевающий время работы от аккумуляторной батареи.

Программирование организации движения выполняется либо в лабораторных условиях, либо на перекрестке с помощью стандартного кабеля miniUSB.

Блок КДА-2 предназначен для установки на DIN-рейку в шкафу, дверь шкафа открывается ключом. Блок АКДА-2 размещается на стойке, например, в корпусе зеленой секции. Возможна установка в корпус для DIN-рейки.

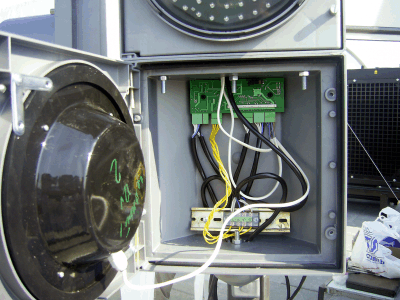

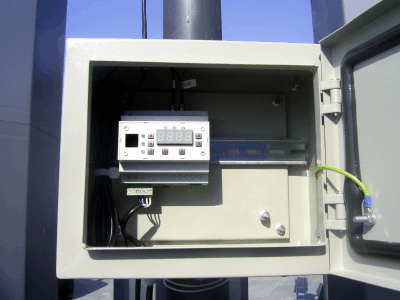

Блок КДА-2 в шкафу Блок АКДА-2 в зеленой секции светофора

- отдельно блоками для самостоятельного конфигурирования (без светофоров, панелей, аккумуляторов),
- комплект для автономного перекрестка или перехода,
- комплект для реверсивного движения на время ремонтных работ.
наверх

- Максимальный выходной ток по любой выходной группе не более 0,6А (есть возможность увеличения до 2А).
- Максимальный выходной ток, коммутируемый в любой момент времени не более 10А на каждый АКДА-2 (12 выходов).
- Максимальное число выходов 32 (ограничено возможностями конфигуратора КДУ) .
