Генератор высоковольтных импульсов ГВИ-1 (снят с производства)

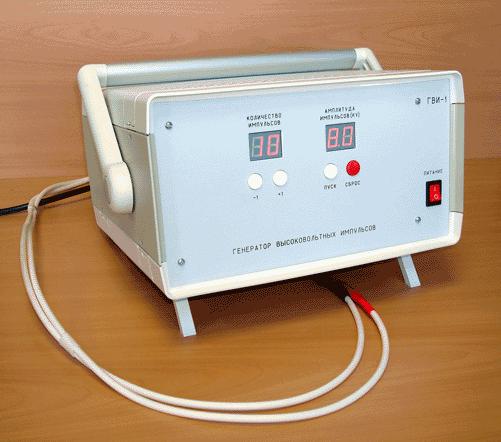

ГВИ-1. Вид спереди

Генератор ГВИ-1 предназначен для испытаний счетчиков электрической энергии в соответствии с разделом 7 ГОСТ Р 52320.

Основные характеристики

- Амплитуда напряжения испытательных импульсов: 1500 В, 2500 В, 4000 В, 6000 В, 8 000В.
- Число испытательных импульсов 1...99, интервал между ними по ГОСТ Р 53320.
- Допустимое отклонение амплитуды испытательных импульсов 0...-10%.
- Время нарастания напряжения 1,2 мкс ±30%, время спада напряжения 50 мкс ±20% (согласно ГОСТ Р 51350).
- Импеданс генератора (500 ±50) Ом.
- Энергия импульса генератора (0,50 ±0,05) Дж.
- Температура окружающего воздуха - +10 ... +35 градусов Цельсия
- Относительная влажность воздуха - не более 80% при +35 градусов Цельсия
- Напряжение питания 198 ... 242 В, 49 ... 51 Гц, потребляемая мощность не более 50 ВА.
- Средний срок службы до списания - 8 лет
- Габаритные размеры (без ручки для переноски) - не более 265 х 160 х 260 мм
- Масса прибора - не более 7 кг
наверх

Дополнительно к методике испытаний по ГОСТ Р 52320 прибор имеет индикацию пробоя.
