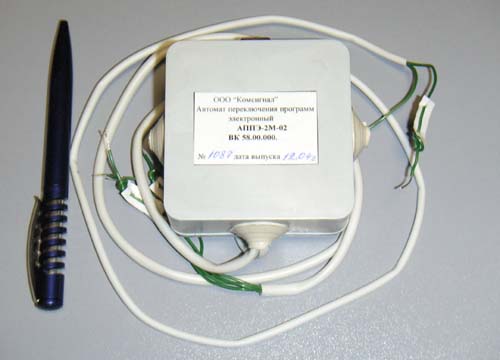

Автомат переключения программ электронный АППЭ-2M.
Основные технические характеристики
Исполнения
Документация
Пульт диагностики ПД-1 (снят с призводства, замена
- ПД-2)
Пульт диагностики ПД-2
Программное обеспечение
Задать вопрос
Цены
Автомат переключения программ (электронный) предназначен для переключения
программ и перевода в режим ЖМ контроллеров УК-2, ДКМ, ДКМП, и других контроллеров,
управляющих локальными светофорными объектами, в которых отсутствует внутренний
таймер суточных режимов.
АППЭ-2 может использоваться для переключения уличного освещения и обеспечивает
два плана освещения. Например, план 1- все включено (утреннее и вечернее освещение),
план 2 - дежурный режим (ночное освещение).
АППЭ-2 полностью заменяет применяющиеся электромеханические устройства типа
АПП, 2РВМ, МИЛ-202 и др. Автомат изготовлен на базе электронного микроконтроллера,
не содержит механических узлов, имеет внутренний источник питания, обеспечивающий
отсчет времени при пропадании сетевого питания в течение 8 суток.
АППЭ-2 устанавливаются внутрь корпусов заменяемых АПП или непосредственно в шкаф контроллера, и подключается к соответствующим управляющим клеммам контроллера. Установка текущего времени, установок переключения программ производится с переносного пульта диагностики ПД-1, поставляемого в одном или двух экземплярах (как правило) на всю партию устройств.
Основные технические характеристики
1. Количество управляющих выходов .............................................2
2. Количество суточных переключений по выходу 1.....................2
3. Количество суточных переключений по выходу 2.....................1
4. Напряжение коммутируемое по выходу 1........................~220 В
5. Максимальный коммутируемый ток по выходу 1..........500 mA
6. Напряжение коммутируемое по выходу 2........................-100 В
7. Максимальный коммутируемый ток по выходу 2...........10 тА
8. Максимальная погрешность суточного хода.....................3 сек
9. Напряжение питания ........................................................~220
В
10. Потребляемая мощность...................................................2
Вт
11. Габаритные размеры..............................................90*90*45
мм
Таблица исполнений
| Наименование | Выход 1 | Выход 2 |
| АППЭ-2М | ~50Гц;220В;0,5 А | 30В;20 мА |
| АППЭ-2М-01 | ~50Гц;220В;0,5 А | Нет |
| АППЭ-2М-02 | ~50Гц;220В;0,5 А | ~50Гц;220В; 0,5 А |
| АППЭ-2М-03 | 30В 20мА | 30В 20мА |
Описание в формате
.pdf (84,5 Кб).
Для просмотра необходим Acrobat Reader Его можно скачать на официальном сайте
www.adobe.com, например, здесь.
Также обратите внимание на то, что если Вы просто щелкаете по ссылке, файл
откроется прямо в окне браузера, что не всегда удобно. Лучше сохранить файл
на диске, щелкнув правой кнопкой по ссылке и выбрав во всплывшем меню "Сохранить
объект как...". Естественно, для закачки можно пользоваться менеджерами типа
FlashGet, GetRight и т. д.
Также можно самостоятельно поискать необходимую Вам документацию в нашем
архиве.
Программное обеспечение для АППЭ (прошивка микроконтроллера) не рассылается. Связано это с тем, что в память программ микроконтроллера заносится индивидуальная константа, с подбором которой достигается необходимая точность хода часов. Высылать прошивку с некоторой усредненной константой смысла не имеет.
